公稱通徑:40*50/50*80/65*80/80*100*150/150*200
公稱壓力:PN6/PN10/PN16;CL150(PN20)
操作溫度:-17℃~200℃
流量特性:快開
可調比:/
泄漏等級:ANSI B16.104: IV、V、VI
閥體材質:WCB/WCC/LCB/LCC;WC6/WC9;CF8/CF8M;4A/5A等
閥內件材質:304+ST/304+RTFE等
填料材質:PTFE, 柔性石墨
產品特點
上展式/下展式放料閥是一種特殊的單座調節(jié)閥,該閥閥體采用一體式直流Y型結構,閥內腔無阻擋流道,內表經噴砂處理,閥門無死角。適用于精細化工、制藥等行業(yè)對易沉淀或含有顆粒的流體的通斷控制。

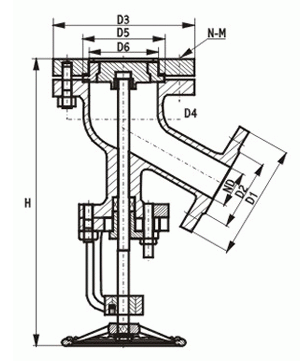

連接尺寸
| DN | 上法蘭 | 上法蘭 | 下法蘭 | 密封座 | ||
| D1 | D2 | D3 | D4 | D5 | D6 | |
| 25 | 115 | 85 | 135 | 100 | 70 | 40 |
| 32 | 135 | 100 | 145 | 110 | 75 | 55 |
| 40 | 145 | 110 | 160 | 125 | 100 | 65 |
| 50 | 165 | 125 | 180 | 145 | 85 | 70 |
| 65 | 180 | 145 | 195 | 160 | 135 | 90 |
| 80 | 195 | 160 | 215 | 180 | 155 | 130 |
| 100 | 215 | 180 | 245 | 210 | 195 | 135 |
| 125 | 245 | 210 | 280 | 245 | 180 | 145 |
| 150 | 280 | 240 | 335 | 295 | 210 | 185 |
| 200 | 335 | 295 | 405 | 355 | / | / |
